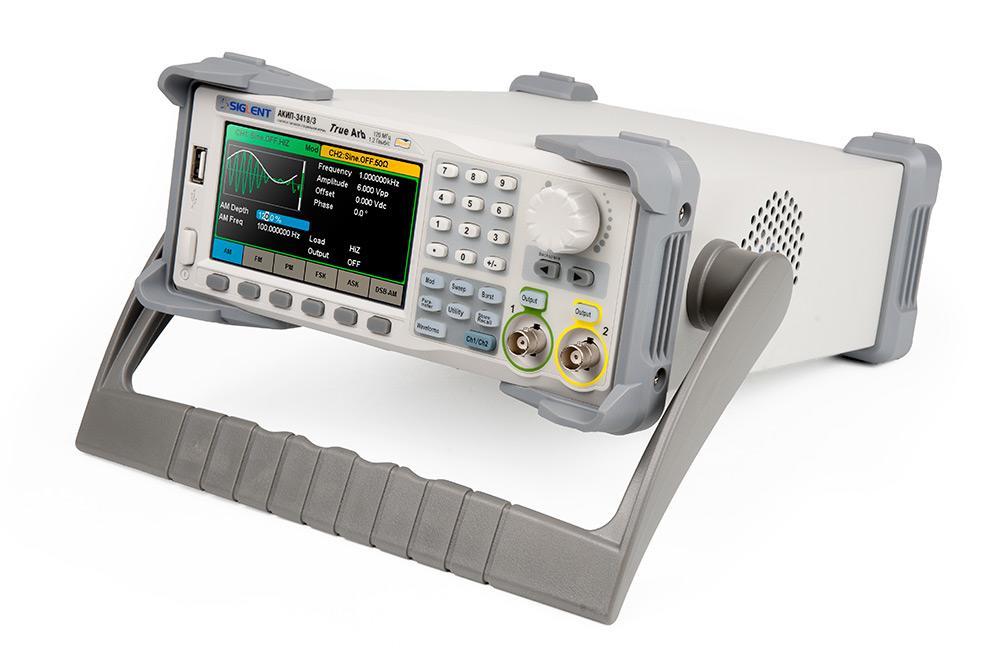

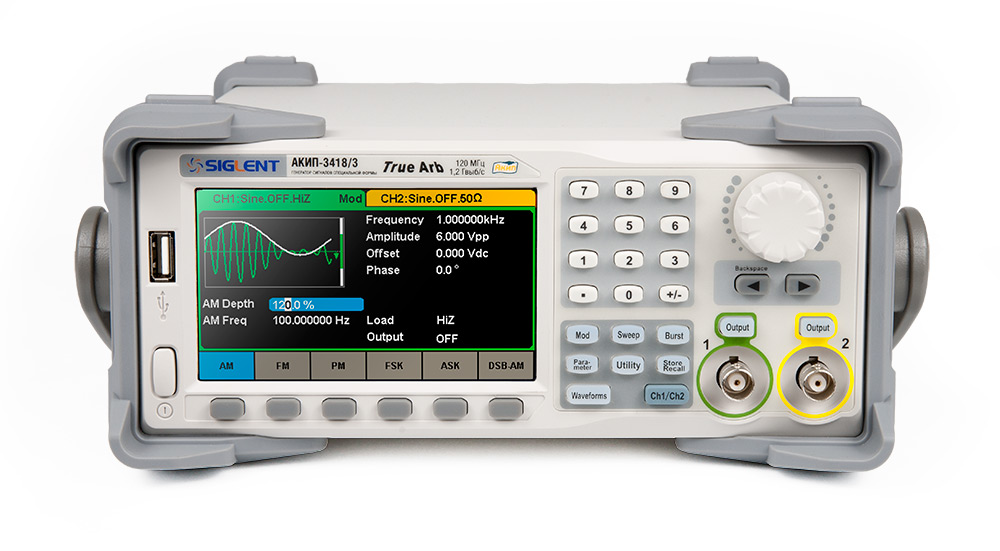

Генератор сигналов произвольной формы модели АКИП-3418/1 является профессиональным прибором с двумя каналами и широким частотным диапазоном от 1 мкГц до 40 МГц. Он оснащен опорным генератором с погрешностью установки частоты ±1×10-6 (опция ±2×10-7). Выходной уровень с минимумом 1 мВпик-пик и максимумом 10 Впик-пик, а выходной импеданс составляет 50 Ом.

Этот генератор также обладает 16-битным ЦАПом и 8 МБ памяти, что позволяет формировать различные типы сигналов, включая АМ, ЧМ, ФМ, АМн, ЧМн, ШИМ. Он также поддерживает генерацию сигналов произвольной формы с частотой до 20 МГц и дискретизацией до 300 МГц с помощью технологии TrueArb.

Преимущества:

2 канала (два независимых выхода)
Диапазон частот (синус): 1 мкГц – 40 МГц , для меандра до 25 МГц
Разрешение по частоте 1 мкГц
Разрядность ЦАП 16 бит
память 8 МБ
Частота дискретизации до 1,2 ГГц (4хИнтерполяция)
Использование прямого цифрового синтеза (DDS)
Технология TrueArb для формирования достоверных сигналов произвольной формы
Внутренний опорный генератор: ±1*10-6
Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
Режим формирования сигнала произвольной формы до 20 МГц
Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция)
Частотомер: 100 мГц - 200 МГц
Интерфейс USB (ДУ, программирование), опция GPIB и LAN
ПО для формирования сигналов СПФ (EasyWave)
Цветной графический сенсорный дисплей (диаг. 11 см, 480х272).

Внесен в ГосРеестр	Да
Тип прибора	Спец. формы
Номер записи в ГосРеестре СИ	66780-17
Количество каналов	2
Мин. частота (кГц)	0.000000001
Макс. частота (ГГц)	0.04
Опорный генератор	±1×10⁻⁶
Выходной импеданс	50 Ом
ГКЧ	Да
Интерфейс	USB, LAN
Выходной уровень	1 мВ … 10 В пик-пик
Питание	187-253 В
Гарантия, (мес)	36

Выходные параметры (Кан 1/Кан 2)
Частотный диапазон (для синуса)	1 мкГц – 40 МГц
Разрешение	1 мкГц
Погрешность установки частоты	±1х10-6
Выходной уровень (50 Ом)	1 мВ - 10 Впик-пик (≤ 20 МГц)
Выходной уровень (50 Ом)	1 мВ - 5 Впик-пик ( > 20 МГц)
Выходное сопротивление	1 МОм/ 50 Ом
Синусоида
Погрешность установки уровня на 100 кГц	±(1 % + 1 мВпик-пик)
Фазовый шум	-116 дБн/Гц при отстройке 100 кГц
КНИ (коэфф. нелин. искажений)	< 0,1 % (до 20 кГц, 1 Впик-пик)
Коэффициент гармоник	≤ - 65 дБн от 0 до 1 0 МГц < - 60 дБн свыше 10 МГц до 20 МГц < - 55 дБн свыше 20 МГц до 40 МГц < - 50 дБн свыше 40 МГц до 60 МГц < - 45 дБн свыше 60 МГц до 80 МГц < - 40 дБн свыше 80 МГц до 100 МГц < - 38 дБн свыше 100 МГц до 120 МГц
КНИ (коэфф. нелин. искажений)	< 0, 075 % ( 0 дБм , 1 0 Гц – 20 кГц)
Негармонические составляющие	- 70 дБн ≤ 50 МГц - 65 дБн > 50 МГц
Меандр
Частотный диапазон	1 мкГц – 25 МГц
Время нарастания/спада	< 9 нс
Выброс	< 3%
Перестраиваемая скважность	0,001 – 99,999%
Джиттер	≤ 150 пс
Пила, треугольник
Диапазон частот	1 мкГц – 1 МГц
Нелинейность	< 1%
Перестраиваемая скважность	0,0 – 100,0%
Импульс
Диапазон частот	1 мкГц – 25 МГц
Длительность импульса	От 16,3 нс
Время нарастания/спада	8,4 нс – 22,4 с, разрешение 100 пс
Диапазон изменения скважности	0,001% - 99,9999%
Выброс	< 3%
Джиттер	< 150 пс
Белый шум
Полоса частот (белый шум)	120 МГц (- 3 дБ)
Произвольная форма (СПФ)
Диапазон частот	1 мкГц – 20 МГц
Длина памяти	8 – 8 М точек
Разрешение ЦАП	14 бит
Частота дискретизации	5 МГц ( TrueArb ), 300 МГц ( DDS)
Джиттер	≤ 150 нс
Пакетный режим
Формы сигналов	Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
Виды запуска	По счету (1 … 1000000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу
Нач./конеч. фаза	0° - +360°
Период повторения	1 мкс – 10 00 с ± 1%
Источник строб-импульса	Внешний
Источник синхронизации	Внешний, внутренний, ручной
АЧ, ЧМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц)
Коэффициент АМ	0 - 120 % (АМ)
ФМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц)
Диапазон установки девиации фазы	0º - 360,0º
ЧМН, АМН
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Меандр (скважность 50 %, частота 1 мГц – 1 МГц)
ШИМ
Диапазон частот	500 мкГц – 1 МГц
Модулирующее колебание (внутреннее)	Синус, меандр, пила, произвольная (частота до 50 кГц)
Источник модуляции	Внешний/внутренний
ГКЧ
Формы несущей	Синус, меандр, пила, произвольная
Время качания	1 мс - 500 с ± 1 %
Закон качания	Линейный или логарифмический
Тип качания	Возрастание или убывание
Источник синхронизации	Внешний, внутренний, ручной
Частотомер
Частотный диапазон	100 мГц - 200 МГц
Разрешение	6 разрядов
Измерения	Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик)
Статистика	относительные значения (PPM)
Вход	1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл
Чувствительность	100 мВ скз ( < 100 МГц), 200 мВ crp (100 - 200 МГц)

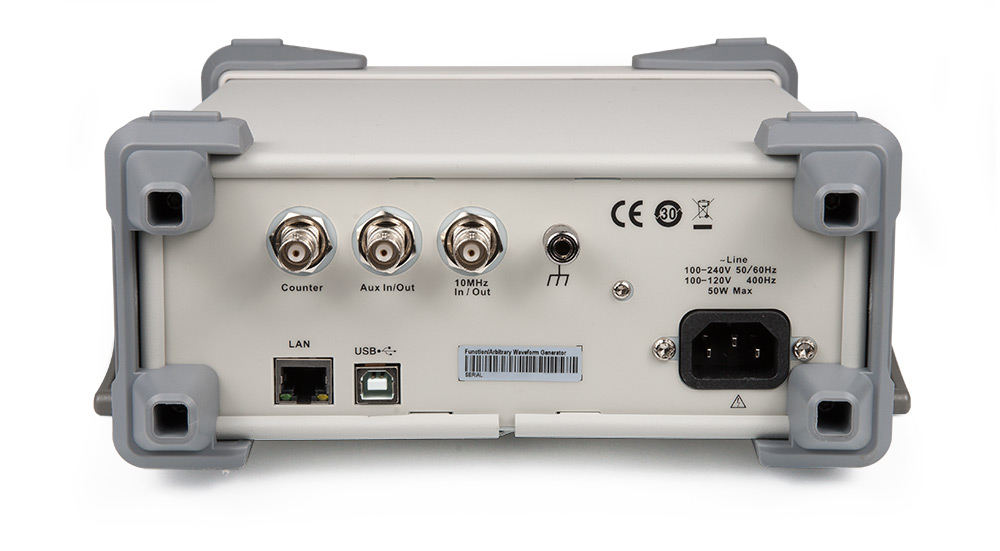

Параметры дополнительных входов/выходов
Вход/выход внешнего опорного сигнала	10 МГц; уровень: входной уровень : 1,4 – 3,3 В пик - пик ;
Вход внешней синхронизации	Входной уровень: КМОП ; время отклика : ≤ 600 нс; входное сопротивление: 100 кОм
Выход сигнала синхронизации	Входной уровень: КМОП ; время отклика : ≤ 600 нс; входное сопротивление: 100 кОм
Выход SYNC	Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 10 0 Ом; максимальная частота: 1 МГц
Вход внешней модуляции	глубина модуляции (100 %) 11 – 13 В ; сопротивление 10 кОм
Общие данные
ЖК-дисплей	Цветной графический, диагональ 11 см, разрешение: 480х272
Напряжение питания	220 В (± 15 %), 50 / 60 Гц
Габаритные размеры	107 × 260 × 296 мм
Масса	3,43 кг
